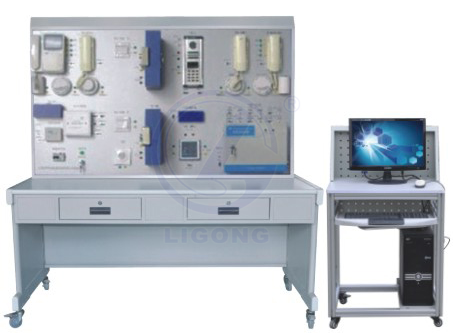

一、LG-Y02型 樓宇對講及門禁系統實驗實訓裝置設備參數及性能：
1、組成：
      控制部分全部采用實物，控制對象采用仿真模型，整個樓宇對講及門禁系統實驗實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、門禁考勤機、電腦中心軟件系統等組成
2、系統實訓功能：
      LG-Y02型 樓宇對講及門禁系統實驗實訓裝置能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接、，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。 二、系統技術指標：
工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
環境溫度：-20℃～+45℃
三、設備技術參數
1、20H-120VB1對講主機：
對講主機一套，選用的是工程上使用的主流產品。并要具備安防功能小區電腦管理中心，還要具備下述功能和特點：
主機外殼采用不銹鋼材料。
整體結構和內部結構設計合理，便于安裝和維修。
主機板采用雙面印刷電路板，鍵盤與主機板一體化，主機板和其他部分連接采用接插件，便于安裝和維修。
分機和主機呼叫號碼采用彈性編碼模式，以適應各種不同結構的應用。
主機開鎖密碼由管理中心隨意更改。
電源供應器為不間斷直流穩壓電源，當停電時電源供應器自動切換為蓄電池供電，設有蓄電池過充電和過放電和限流保護電路。
采取雙組電源供電技術，即視頻部分獨立供電，提高視頻部分的抗干擾性能。
采用視頻放大器和分配器，使圖像信號進行合理的阻抗匹配和達到遠距離的有效傳輸，確保圖像質量。
系統采用模塊化設計，可視分機與非可視分機可兼容于同一個系統。
可視分機設有4防區報警控制器，報警器控制功能強，使用方便。
管理中心可連接個人電腦，使用TRONIC®2000智能小區管理系統軟件。
可視對講：主機呼叫分機實現可視對講。
遙控開鎖：分機和管理中心機可遙控開鎖。
密碼開鎖：由管理員隨意修改開鎖密碼。
管理中心呼叫/監視：管理中心可呼叫/監視主機，也可呼叫分機。
分機呼叫/緊急報警：分機可向管理中心呼叫/緊急報警。
監視：分機監視主機。
安防聯網：分機內置的報警控制器所連接的探測器被觸發后，自動向管理中心報警，分機連接的警號也發出報警聲。
多性質防區：分機內置4防區，4個防區的性質分別為：①延時防區 ②24小時防區。
分機報警密碼撤布防及修改功能。
環境溫度：－20～＋55℃
相對濕度：45％～95％
大氣壓力：86～106Kpa
分機使用環境：
環境溫度：－10～＋55℃
相對濕度：45％～95％
大氣壓力：86～106Kpa
外殼防護等級：
主機：IP33
分機：IP30
音頻特性：
諧波失真：≤5％
應答通道信噪比：≥35dB
主呼通道信噪比：≥40dB
應答通道音頻輸出不失真功率≥100mW
主呼通道音頻輸出不失真功率≥5mW
振鈴聲壓：≥70dB
視頻特性：
攝像頭：1/3”黑白廣角CCD，內置紅外LED照明，解析度>380TVL,*低照度<0.1LUX。
黑白顯示器：4”扁平CRT，解析度>450TVL。
電源供應器：
輸入：交流220V±10%
輸出：直流12V±10%（非電池供電時）
電瓶：免維護蓄電池，一個12V7Ah。
分機內置報警控制器：4防區。
報警器主要參數：
四個防區
四個防區性質：24小時防區，延時防區
延時防區延時時間：30秒
密碼撤布防功能，密碼可修改。
其他參數：
配線方式：管理中心到主機為（3+2）總線+1根視頻線，主機至層間分配器為7總線，主機至視頻放大器、分配器為1視頻線，可視電源至視頻放大器、分配器、用戶分機為2+2電源線，層間分配器至用戶分機為5線，視頻分配器至用戶分機為1視頻線。
開鎖功能：分機開鎖、主機密碼開鎖、管理中心開鎖
管理中心帶載能力：*多99主機
主機帶載能力：*多256個層間分配器。（可根據用戶要求進行擴展）
層間分配器帶載能力： 2、4、8個分機。
2、20H-120VB聯網板：
  聯網板一套，選用的是工程上使用的主流產品。
3、20H-21可視電源：
  可視電源一套，選用的是工程上使用的主流產品。
4、20H-120/D4AF可視戶機帶安防：
  可視戶機帶安防一套，選用的是工程上使用的主流產品。
5、20H-301/2對講戶機
  對講戶機二套，選用的是工程上使用的主流產品。
6、20H-301非可視戶機帶安防：
  可視戶機帶安防一套，選用的是工程上使用的主流產品。
7、20H-120/D4AF層間分配器
  層間分配器一套，選用的是工程上使用的主流產品。
8、21H-VD-2視頻分配器
  視頻分配器一套，選用的是工程上使用的主流產品。
9、CKL-106網絡控制器
  網絡控制器一套，選用的是工程上使用的主流產品。
10、SK-200視頻輸入卡
  視頻輸入卡一套，選用的是工程上使用的主流產品。
11、DF2000電腦中心軟件
  電腦中心軟件一套，選用的是工程上使用的主流產品。
12、FL-476紅外探頭
  紅外探頭二套，選用的是工程上使用的主流產品。
13、SG-278A煤氣探頭
  煤氣探頭二套，選用的是工程上使用的主流產品。
14、SG-168A煙感探頭
  煙感探頭二套，選用的是工程上使用的主流產品。
15、2000C門禁考勤機
  門禁考勤機一套，選用的是工程上使用的主流產品。
16、DJ2CR電控鎖
  電控鎖一套，選用的是工程上使用的主流產品，并要配立體模型門。
17、DJ2CG靈性鎖
  靈性鎖一套，選用的是工程上使用的主流產品，并要配立體模型門。
18、SCK-01出門按鈕
  出門按鈕二只，選用的是工程上使用的主流產品。
19、PL-099門鈴
  門鈴二只，選用的是工程上使用的主流產品。
三、實訓項目
實訓項目一：門口機安裝操作
實訓項目二：可視分機安裝操作
實訓項目三：非視分機安裝操作
實訓項目四：電腦管理中心軟件操作
實訓項目五：各類探頭的安裝調試操作
實訓項目六：按接線圖系統接線操作
實訓項目七：系統調試操作
實訓項目八：分機設置號碼操作
實訓項目九：門口機呼叫分機操作
實訓項目十：分機呼叫管理機操作
實訓項目十一：門口機與管理機間操作
實訓項目十二：軟件報警處理設置操作
實訓項目十三：線路及設備故障的判斷與處理
實訓項目十四：設計并安裝一個簡易應用系統
四、配置清單

序號	組成	數量
1	對講主機(彩色)	1套
2	聯網板	1塊
3	可視電源	1個
4	可視戶機(彩色)	1套
5	對講戶機	1臺
6	對講戶機	1臺
7	層間分配器	1臺
8	視頻分配器	1臺
9	網絡控制器	1套
10	視頻輸入卡	1張
11	電腦中心軟件	1套
12	紅外探色	2個
13	煤氣探頭	2個
14	煙感探頭	2個
15	門禁考勤機	1個
16	電探鎖	1個
17	網控器	1臺
18	靈性鎖	1把
19	開門按鈕	2只
20	門鈴	1個
21	門磁	2個
22	接口卡	1個
23	電腦中心機	1套
24	實訓桌和實訓屏架	1套
25	電腦桌	1臺
