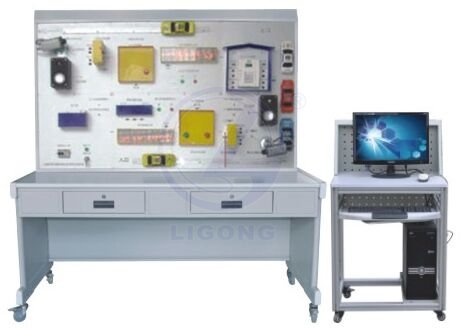

LG-Y03型 停車場收費管理系統實訓裝置是根據目前我國建筑電氣、樓宇智能化專業的實訓內容精心設計的，它可全面反映停車場系統工作原理及當前先進的識別技術。感應式IC卡停車場系統采用感應IC卡讀卡技術，它將射頻卡技術、自動擋車道閘、車輛感應技術、工業控制技術等先進、成熟的技術集成在停車場收費管理系統中。停車場收費管理系統實訓裝置整體采用模塊化設計。針對不同的需求選擇適當的系統配置，能夠有效地管理資源，防止票款流失，極大的提高管理工作的效率。 一、停車場收費管理系統原理構架
1、示意圖  2、圖像識別系統軟件 二、設備參數
1、系統實訓功能概述：
   能進行各種停車場計費管理系統操作演示、出入口控制器的設置、仿真模型車輛的仿真出入控制、攝像機圖像對比、控制閘道及地磁感應系統的工作原理、用戶的月租卡設置，停車場計費管理軟件的使用方法、線路的設計與連接、實驗和實訓，并可于一卡通及小區系列中的其他設備聯網進行各種綜合實訓。
2、永久用戶車輛進入停車場時，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛入停車場， 數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
3、臨時用戶車輛進入停車場時，從出票機中領取臨時卡，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛入停車場，數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
4、永久用戶車輛離開停車場時，讀感器自動檢測到車輛離開，并判斷所持卡的合法性。如合法，道閘開啟，車輛離開停車場， 數字錄像機錄下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛離開的時間，聯機時傳入電腦。
5、臨時用戶車輛離開停車場時，控制器能自動檢測到臨時卡，提示司機必須交費，臨時車必須將臨時卡交還保安，并需交一定的費用。經保安確認后方能離開。車輛駛出停車場時，數字錄像機錄下該車輛的照片，并存儲在數字錄像機中，控制器記錄下該車輛離開的時間，聯機時傳入數字錄像機。
為了有效防止不法分子偷停車卡后再入停車場偷車的情況發生，采用圖像捕捉卡將入口處攝取的車輛圖像存入計算機硬盤，當車輛出場時，采用圖像捕捉卡將出口處攝取的車輛圖像存入計算機，計算機自動調出入場時車輛圖像及出場時的圖像，經人工識別，確認同一卡號，同一車輛時放行；異者報警。
系統具有車輛圖像捕捉功能，停車場除對臨時外來車輛及固定月租卡車輛管理以外，同時也可絕對保證停放車輛的安全，并有效地防止車輛丟失。
6、系統技術指標
工作電壓：單相三線220V±5%  50Hz
整機容量：<300W
外型尺寸：1600mm×800mm×1500mm
安全保護：具有漏電自動保護裝置
三、基本配置
1、停車場系統模擬屏（鐵質雙層亞光密紋噴塑結構）
(1)交流電源
  提供交流電源：單相交流電  220V  50Hz
(2)模擬停車場系統
(3)停車場管理系統結構圖
2、樓宇實訓桌
  實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3、入口控制機
  入口控制機是內嵌智能控制單元的入口控制核心，提供自動控制功能，用于既有月卡車輛自助進場、又有臨時車輛自助進場的停車管理系統中。入口控制機可以聯網工作，也可以脫機獨立工作。智能控制單元不僅有獨立的控制程序、時鐘、存儲器及各種輸入輸出，而且還具備CAN總線聯網接口，脫機獨立工作時可以暫存上萬條的脫機記錄，聯網后自動上傳。
4、出口控制機
  出口控制機是內嵌智能控制單元的出口自助讀卡控制核心，提供自動控制功能，提高車輛出場的效率，做到月卡車輛無人值守管理。智能控制單元有獨立的控制程序、時鐘、存儲器及各種輸入輸出，而且還具備CAN總線聯網接口，脫機獨立工作時可以暫存上萬條的脫機記錄，聯網后自動上傳。
5、出口控制機
  POS收銀機是停車場收費管理系統中控制、收費和管理的中心。內嵌智能控制單元和存儲單元，在提供自動控制功能的同時，還具有收費管理功能，可以脫離電腦進行獨立的工作。POS收銀機適用于月卡車輛和臨時車輛相結合的停車管理系統中，用于監控出入口設備的通信、臨時車輛的收費、系統的數據存儲及與電腦的通信。既可以與電腦聯機工作，又可以脫離電腦進行獨立工作。智能控制單元有獨立的控制程序、時鐘、存儲器及各種輸入輸出，而且還具備先進的CAN總線聯網接口，智能控制單元可以獨立存儲1萬張月卡信息和上萬條系統事件記錄和收費信息，與電腦聯機后自動上傳，導入數據庫中。
6、道閘
  道閘采用專用力矩電機和控制電路，適用于各類停車場管理系統中的車輛出入口，限定車輛進出。
7、停車場3D立體車庫模型
8、停車場專用發卡箱立體型
  采用有機材料制作，能完全與真實發卡箱一致，進能出入發卡
9、3D立體動感圖像系統
  能采用3D圖像真實動感地對比進出入國庫車型，
10、3D模型汽車
  采用高防真各車型汽車，自動駕駛技術系統完成進出入車庫，
四、實訓項目
實訓項目一：停車場管理過程的實訓
實訓項目二：出入口控制設備安裝操作與連接實訓
實訓項目三：車輛檢測器設備安裝操作連接實訓
實訓項目四：攝像機的安裝調試操作與線路的連接
實訓項目五：仿真攝像機圖像比對操作
實訓項目六：系統接線操作與連接
實訓項目七：收費系統的管理與操作實訓
實訓項目八：卡片的管理與操作實訓
實訓項目九：系統調試操作
實訓項目十：進出入口的設置與線路原來的實訓
實訓項目十一：線路故障的判斷與處理
實訓頂目十二系統與車庫管理系統的擴展實訓
五、配置清單

序號	名稱	數量
1	收費亭	1套
2	讀卡器	2套
3	高清攝像機	2套
4	進出口車位顯示屏	2套
5	進出口閘機	1套
6	控制器	1只
7	網絡制器	1套
8	模擬汽車	1套
9	語音音箱	1套
10	地感線圈	1套
11	管理軟件	1套
