一、產品概述

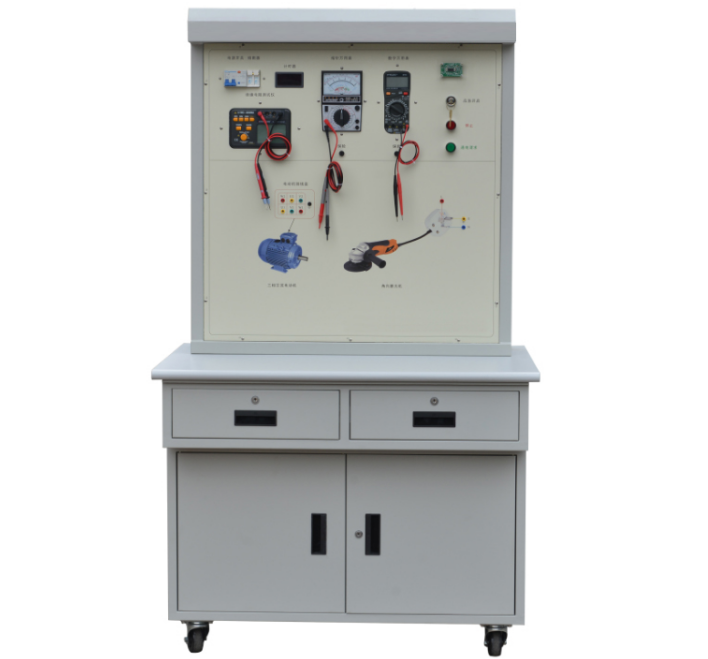

     LG-DTJY01型 絕緣電阻測試電氣操作柜裝設有絕緣電阻測試所需要的數字兆歐表、測量對像電動機和磨光機等器件并采用安全接線柱引出端子，同時把電路檢測常用到的指針萬用表和數字萬用表裝嵌到實訓臺上，學生可直接實訓臺的儀器來測驗電動機和磨光機的絕緣電阻，通過絕緣電阻測試電氣操作實訓臺訓練可以讓學生學會的數字兆歐表使用方法和注意事項，快速了解數字兆歐表的工作原理，學會運用數字兆歐表正確測量設備的絕緣電阻。LG-DTJY01型 絕緣電阻測試電氣實訓考核鑒定裝置非常適合高職、高專、中等職業院校開設的電工電子、電氣自動化、機電一體化、電梯等相關工科類專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。

二、實訓項目
1、運用數字兆歐表測量設備絕緣電阻實訓；
2、運用萬用表測量設備絕緣電阻實訓。
三、設備結構組成
LG-DTJY01型 絕緣電阻測試電氣操作柜由實訓桌和實訓臺兩部份組成。
1、實訓桌
    實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
    實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小R型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度：800mm。
2、實訓臺
（1）實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、數字兆歐表、交流接觸器、指針萬用表、數字萬用表、照明日光燈、帶鎖開關、按鈕開關、電動機、磨光機和安全接線柱等組成。
（2）實訓臺本把絕緣電阻測試所需要的數字兆歐表、測量對像電動機和磨光機等器件并采用安全接線柱引出端子，同時把電路檢測常用到的指針萬用表和數字萬用表裝嵌到實訓臺上，學生可直接實訓臺的儀器來測驗電動機和磨光機的絕緣電阻，通過本實訓臺的訓練可以讓學生學會的數字兆歐表使用方法和注意事項，快速了解數字兆歐表的工作原理，學會運用數字兆歐表正確測量設備的絕緣電阻。
（3）實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
四、設備主要配置

五、配套工具清單

六、技術參數

1、電源
（1）輸入電源電壓
  系統總電源電壓：單相AC（220±22）V；頻率：（50±1）Hz。
  開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
（2）開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系統整機電流 ≤2A
3、整機功率≤1KVA
4、整機重量：≤100kg
5、工作環境：溫度-10℃～+40℃  相對濕度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
  操作柜整體尺寸：1000mm*750mm*1650mm
  實訓桌尺寸：1000mm*750mm*800mm
  實訓臺尺寸：890mm*330mm*850mm
7、安全保護：安全符合國家標準
  具有漏電自動保護功能
  具有短路保護功能
