LG-FDT03A型小型自動扶梯教學實訓平臺

一、設備概述
1、LG-FDT03A型小型自動扶梯實訓考核平臺是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。
2、電氣控制采用西門子PLC系統，驅動采用變頻節能控制；
3、整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、模型尺寸：3000mm（長）×770mm（寬）×1900mm（高）；
5、提升高度：680mm；
6、ABS注塑成型，拆裝式結構
7、驅動方式：PLC可編程控制，變頻節能起動/運行；
8、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、平臺配置
（一）扶梯

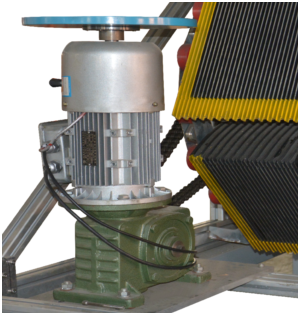

（二）曳引裝置（驅動）
由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。

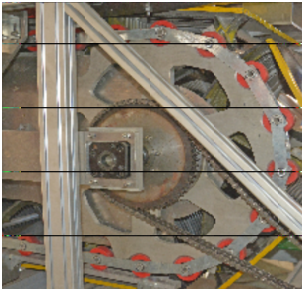

（三）驅動鏈輪裝置
1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，
2、梯級鏈條采用1mm厚不銹鋼制作主，鋁制銷軸，傳動平穩，不起銹。

（四）扶梯防逆轉裝置（機械加光電聯鎖）
防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異常情況而逆轉則凸輪逆轉，此時打桿使限位開關動作并使扶梯主剎動作從而使扶梯停止，反之亦然。同時此功能具備手動測試操作功能。

（五）梯級（踏板）鏈輪張緊裝置
采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。

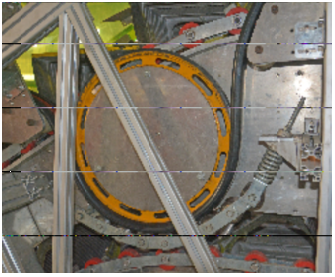

（六）扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。

四、設備主要配置

主要配置及參數	扶梯桁架		鋁合型材框架
	拖動方式		西門子s7/200PLC可編程，變頻節能控制
	角度		35度
	提升高度		300mm
	控制系統		通過光電感應檢測，自動控制
	電動機傳動方式		蝸輪蝸桿傳動
	梯級結構		ABS注塑成型，拼裝式結構
	電源適應		三相交流電源380V±10%,220V±10%
	梯級寬度		300mm
裝飾	扶壁板		高度	450mm
			材質	有機玻璃
			厚度	8mm
	扶手帶		型式	窄型扶手帶
			色彩	黑色(可選彩色)
			結構	扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層
	梳齒板材質			鋁合金
	桁架	型材		歐標鋁型材框架結構
		規格		主框架3060mm，次要支架3030mm
	內外蓋板	外蓋板		1.5mm材質鈑金沖壓而成
		內蓋板		1.5mm材質鈑金沖壓而成
	圍裙板	左右圍裙板		1.5mm材質鈑金制作而成
	上下平臺			5mm透明有機玻璃
安全保護裝置	起動鈴聲提示
	電動機短路及過載保護
	節能裝置—變頻控制
	上下平臺踏板安全裝置
	上部扶手帶入口安全裝置
	下部扶手帶入口安全裝置
	上部曳引鏈安全裝置
	下部曳引鏈安全裝置
	主機鏈斷鏈保護裝置
	停止開關
	手動盤車輪
	急停按鈕
安全檢測裝置	上部鑰匙起動
	下部鑰匙起動
	上部乘客檢測
	下部乘客檢測
	主機防逆轉檢測裝置（機械部分+光電）

五、配套工具清單

序號	名稱	型號/規格	數量	單位
1	卷尺	3m	1	把
2	萬用表	MF47	1	只
3	內六角扳手（組套）	BM-C9	1	套
4	全拋光梅花開口兩用扳手	10	1	把
5	全拋光梅花開口兩用扳手	13	1	把
7	全拋光梅花開口兩用扳手	16	1	把
8	全拋光梅花開口兩用扳手	18	1	把
9	T型六角扳手	5mm	1	把
10	開口扳手	8～10	1	把
11	開口扳手	12～14	1	把
12	開口扳手	17～19	1	把
13	一字穿心螺絲批	5×75	1	把
14	十字穿心螺絲批	5×75	1	把
15	工具箱	塑料大號	1	只
16	尖嘴鉗	8寸	1	把
17	斜口鉗	6寸	1	把
18	平口鉗	8寸	1	把
19	活扳手	300×36	1	把
20	鋼板尺	300mm	1	把

六、實訓項目
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
3、自動扶梯的基本安全操作與使用；
4、梯級的拆裝操作；
5、梳齒板的調整；
6、梳齒前沿板的調整；
7、扶手帶的張緊的調整；
8、梯級鏈張緊的調整；
9、驅動鏈的調整；
10、扶梯防逆轉機械實驗；
11、上下部曳引鏈安全實驗；
12、主機斷鏈安全實驗。
