一、組成

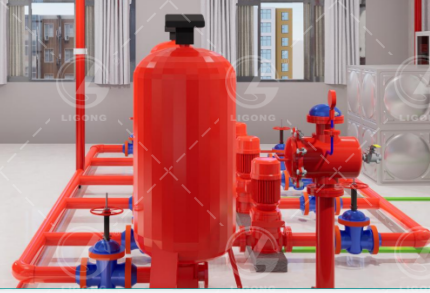

鋁型材框架、干式報警閥組、管路、閥門組件、空壓機、氣壓維持裝置、快速排氣閥、信號蝶閥、水流指示器、噴淋頭、末端試水裝置、壓力開關、低壓壓力開關、水流指示器、信號蝶閥、閉式噴頭（直立、下垂、邊墻）、控制柜、明桿閘閥、暗桿閘閥、止回閥、過濾器、偏心異徑管、同心異徑管、軟連接、真空壓力表、壓力表、電接點壓力表、末端試水裝置等。實現干式報警閥組自動充氣、遠程控制排氣、聯動啟動干式報警閥組等功能。配置萬向輪、航空插頭插座、工業插頭插座等。設備采用快速組合安裝。

二、系統概述

該系統具有消防給水及自動噴水滅火系統典型結構，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯動控制、遠程控制、連鎖控制、手動控制等，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中干式報警閥、水流指示器、壓力開關、末端試水裝置、控制柜等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。

三、基本配置及參數

（1）外形尺寸（長×寬×高）：約3000mm×100mm×200mm；根據教室現場安裝組合。

（2）系統框架使用鋁型材及萬向輪器件，消防水池、高位消防水箱等主要部件全部使用不銹鋼、鍍鋅鋼管器件，保證不生銹、不易老化；該系統模擬一層大樓給水及干式自動噴水滅火系統典型噴水滅火設備構成，能生動模擬大樓內消防噴淋滅火系統的典型結構；

（3）噴淋水泵：多級立式泵、數量2臺（一主一備）、功率1.5W、揚程65米、流量8立方米/小時；

（4）穩壓罐：數量1臺、容積19升；

（5）干式報警閥：數量1臺、口徑：Ф100mm、額定工作壓力1.6MPa；

（6）噴淋頭：數量2個（直立、下噴各1）、動作溫度68℃；

（7）水流指示器：數量1個、靈敏度15L-37.5L/min；

（8）信號蝶閥：數量3個、卡箍式；

（9）泵組控制柜：三相交流電380V 50Hz
