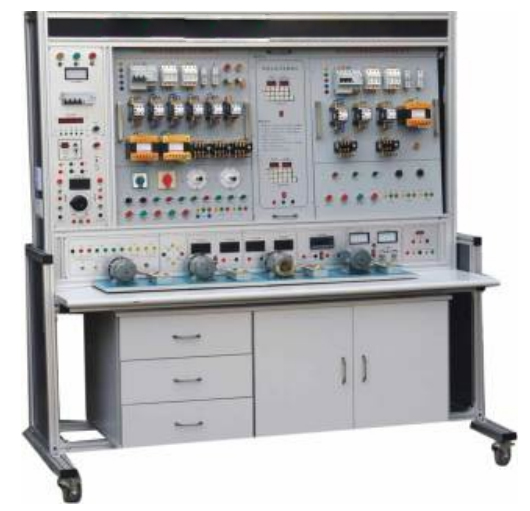

一、概述

本設備適合高等職業學校和中等職業學校機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和《電機與電氣控制》、《電機與拖動》、《電機與變壓器》、《機電設備維修》、《電氣設備維修》、《機床控制電路》、《可編程控制器技術》、《PLC及其應用》等課程的教學與實訓，非電類專業的《電工技術》或選修課程電機與電氣控制》、《電機與拖動》、《機電設備維修》、《電氣設備維修》、《機床控制電路》的教學與實訓；也適合技工學校維修電工專業、安裝電工專業和社會電工培訓班的教學與實訓。

本裝置還可用作職業技能鑒定部門電工上崗操作證，電氣設備安裝和電氣設備維修工種初級、中級技術等級鑒定的考核設備。電氣設備安裝和電氣設備維修高級、技師技術等級的編程控制技術和變頻調速技術的培訓和考核，也可應用本設備。

該裝置為學生形成的電工技能，掌握電氣設備安裝與維修的專業知識和技能、掌握工作過程知識，形成電氣職業崗位的職業能力，提供良好的條件。

二、設備技術指標

1.外型：整體尺寸 1755mm×750mm×1790mm；

2.實訓臺架的材料：鋁木結構；

3.電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)交流輸出：

固定：三相五線  380V 接插式1組、220V接插式1組、220V插座式3組、可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）

3)直流輸出：

固定：勵磁電源 110 V/0.5 A  1組、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。

可調：電樞電源 0～220V/1.5A  1組（有電壓表監控輸出）、0～24 V 可調2 A 1組（有電壓/電流表實施監控輸出狀態）；

4.接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；

5.實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。

6.誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。

7.儀表/表頭：

1） 內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化；

2） 實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只；

8.整流橋：1組。

9.實訓用變壓器：（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能）

10.保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
