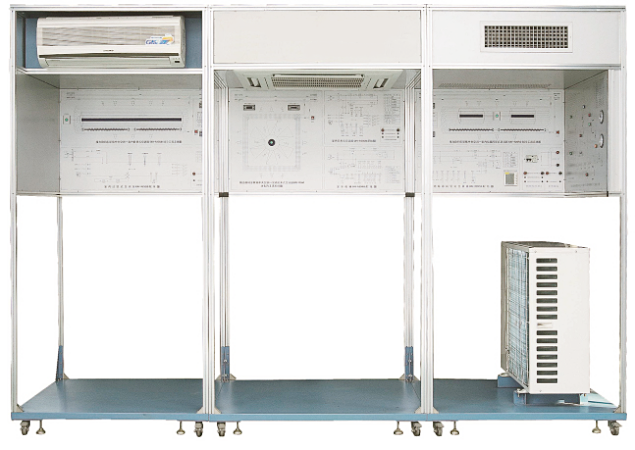

LG-ZKT03型家用中央空調實訓考核裝置
“LG-ZKT03型 家用中央空調實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
一、產品整體配置
1.系統采用一拖三機組，其特點為質量優、體積小、壓縮機變頻調節。采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
2.裝置具備開放式的設計思路，裝置具備拆裝功能，可以實訓不同形式的終端設備的拆裝。采用制冷回收系統裝置，在重復拆裝及回收的過程中實現了制冷劑的重復使用，高效環保。
3.與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
4.實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養實際動手維修能力。
5.設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜3.8kVA
3.外形尺寸：4.4×1.1×1.6m
4.制冷劑類型：R410a
5.制冷量：10KW
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本功能及組成
1.裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合鋁塑板封面組成。有室外機模塊、天井式室內機模塊、掛壁式室內機模塊、風機盤室內機模塊四套模塊組成一個完整的家用中央空調系統。
2.家用多聯空調機組1套：系統采用市場品牌3匹變頻機組，室內機有終端處理機組組成。天井式（嵌入式）、掛壁式、風機盤管組成室內終端機組處理系統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理系統都是相互獨立的，可以組合成不同的模式。
3.控制原理圖：裝置在不同的模塊均設有相應的控制原理圖且配有測試點，通過對控制原理圖的理解，配合對測點的判斷來完成故障的判別與診斷。
4.室外機模塊：該模塊分為電源及儀表部分、空調室外機部分和控制原理圖。電源及儀表部分控制整個系統的電源，設有漏電保護器和數顯電流、電壓表，且配置有三個溫度顯示表，控制原理圖主要是通過系統控制原題圖簡明的體現了室外機的整個控制流程并設置有相應的測點。
5.測量儀表1套：配備指針式真空壓力表、溫度顯示儀表、便攜式萬用表等。
四、基本組成
2.裝置具備開放式的設計思路，裝置具備拆裝功能，可以實訓不同形式的終端設備的拆裝。采用制冷回收系統裝置，在重復拆裝及回收的過程中實現了制冷劑的重復使用，高效環保。
3.與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
4.實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養實際動手維修能力。
5.設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜3.8kVA
3.外形尺寸：4.4×1.1×1.6m
4.制冷劑類型：R410a
5.制冷量：10KW
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本功能及組成
1.裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合鋁塑板封面組成。有室外機模塊、天井式室內機模塊、掛壁式室內機模塊、風機盤室內機模塊四套模塊組成一個完整的家用中央空調系統。
2.家用多聯空調機組1套：系統采用市場品牌3匹變頻機組，室內機有終端處理機組組成。天井式（嵌入式）、掛壁式、風機盤管組成室內終端機組處理系統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理系統都是相互獨立的，可以組合成不同的模式。
3.控制原理圖：裝置在不同的模塊均設有相應的控制原理圖且配有測試點，通過對控制原理圖的理解，配合對測點的判斷來完成故障的判別與診斷。
4.室外機模塊：該模塊分為電源及儀表部分、空調室外機部分和控制原理圖。電源及儀表部分控制整個系統的電源，設有漏電保護器和數顯電流、電壓表，且配置有三個溫度顯示表，控制原理圖主要是通過系統控制原題圖簡明的體現了室外機的整個控制流程并設置有相應的測點。
5.測量儀表1套：配備指針式真空壓力表、溫度顯示儀表、便攜式萬用表等。
四、基本組成
|
序號
|
名 稱
|
主要部件、器件及規格
|
數 量
|
|
1
|
掛壁式室
內機模塊 |
尺寸為1m×1m×1.6m
掛壁式室內機參數：制冷量：3.6kW、制熱量：4.0（4.6）kW、循環風量：500m3/h、風電電機輸入功率：0.048kW、輔助電加熱輸入功率：0.6kW、連接方式喇叭口連接 |
1套
|
|
2
|
天井式
|
尺寸為1m×1m×1.6m
天井式室內機參數：制冷量：3.6kW、制熱量：4.0（4.7）kW、循環風量：680m3/h、風電電機輸入功率：0.065kW、輔助電加熱輸入功率：0.7kW |
1套
|
|
3
|
風機盤管式
|
尺寸為1m×1m×1.6m
風機盤管式室內機參數：制冷量：3.6kW、制熱量：4.0（4.8）kW、循環風量：570m3/h、風電電機輸入功率：0.055kW、輔助電加熱輸入功率：0.8kW、連接方式：喇叭口連接 |
1套
|
|
4
|
室外機模塊
|
額定制冷量：10.0kW、額定制冷量：11.0kW、制冷綜合性能系統3.8W/W、能效等級：N1、壓縮機：直流變頻雙轉子、制冷劑：R410a、充注量：5.0kg、連接方式：喇叭口連接
|
1套
|
|
5
|
測量儀表
|
耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；
溫度指示表：測量范圍：：-40℃～70℃ |
1套
|
|
6
|
產品使用說明書
|
|
1份
|
|
7
|
產品實驗指書
|
|
1份
|
五、制冷專業工具
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
便攜式焊具
|
1套
|
|
|
2
|
旋片式真空泵：TW-1A
|
1套
|
|
|
3
|
脹管擴孔器：CT-2000
|
1套
|
|
|
4
|
偏心型擴孔器：CT-808AM
|
1套
|
(倒角器、割刀包含在內)
|
|
5
|
彎管器
|
1只
|
180度
|
|
6
|
雙表修理閥：CT-536GF/S
|
1只
|
|
|
7
|
三色加液管：100cm
|
3根
|
(紅、黃、藍各一根)
|
|
8
|
雙表修理閥公/英制轉接頭
|
3只
|
|
|
9
|
R410A轉接頭
|
1
|
|
六、工具及配件
|
序號
|
名 稱
|
數量
|
備注
|
|
1
|
內六角扳手
|
2把
|
(4mm、5mm 各一把)
|
|
2
|
250mm活動扳手
|
2把
|
|
|
3
|
長柄螺絲刀
|
1把
|
|
|
4
|
卷尺
|
1把
|
3m
|
|
5
|
接水盤
|
1個
|
|
七、實訓項目
1、家用中央空調制冷系統基礎實訓
1.終端設備與室外機連接管道制作實訓（包括管路距離確定、割管、彎管、擴管、脹管、管路焊接等）
2.制冷系統氮氣試壓、檢漏實訓
3.二次抽空法實訓
4.家用中央空調運行調試
2、家用中央空調電氣系統實訓
1.各個模塊之間通訊線、電源線的連接
2.電氣排除故障實訓（內設15個常見故障點）
3、家用中央空調基礎實訓
1.了解家用中央空調制冷原理、電氣控制原理
2.了解中央空調的管路安裝與布局
3.家用中央空調安裝實訓:一個室外機和三個不同類型的室內機（掛壁式、嵌入式、風管式）。
1、家用中央空調制冷系統基礎實訓
1.終端設備與室外機連接管道制作實訓（包括管路距離確定、割管、彎管、擴管、脹管、管路焊接等）
2.制冷系統氮氣試壓、檢漏實訓
3.二次抽空法實訓
4.家用中央空調運行調試
2、家用中央空調電氣系統實訓
1.各個模塊之間通訊線、電源線的連接
2.電氣排除故障實訓（內設15個常見故障點）
3、家用中央空調基礎實訓
1.了解家用中央空調制冷原理、電氣控制原理
2.了解中央空調的管路安裝與布局
3.家用中央空調安裝實訓:一個室外機和三個不同類型的室內機（掛壁式、嵌入式、風管式）。
