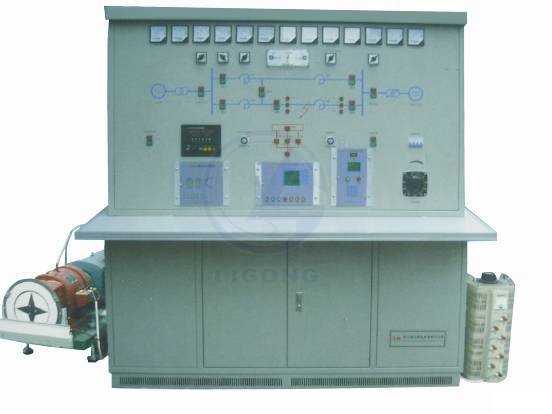

一、LG-DLK01型 電力系統綜合自動化試驗臺設備的主要用途、功能以及特點

        LG-DLK01型 電力系統綜合自動化試驗臺是一個自動化程度很高的多功能電力行業培訓設備。由發電機組、雙回路輸電線路、無窮大電源等一次設備組成，可構成發電機與無窮大系統。系統之間有二種不同聯絡阻抗，供系統實驗分析比較時使用。該電力系統綜合自動化試驗臺培訓考核系統包括一套發電機組、手動調速、同期、線路模型、微機勵磁調節器和無窮大電源組成一個單機——無窮大系統，可以進行多個勵磁控制實驗，同期并網實驗，系統低頻振蕩實驗、電力系統、功率特性和功率極限實驗、電力系統暫態穩定實驗、單機帶負荷實驗等電工儀表實訓裝置。

        LG-DLK01型 電力系統綜合自動化試驗臺主要用途為電氣工程專業課程實驗，課程設計實驗，畢業設計，生產實習及某些研究課題實驗，是一個完整的電力系統典型模型，能完成28項實驗。
二、實驗項目要求
1. 發電機啟動和調整實驗；
2. 運行方式實驗；
3. 負荷調整實驗；
4. 手動準同期并列實驗；
5. 各種信號波形觀測；
6. 不同a（控制角）的勵磁電壓波形觀測實驗；
7. 同步發電機起勵實驗；
8. 控制方式及其相互切換實驗；
9. 逆變滅磁和跳滅磁開關滅磁實驗；
10.伏赫限制實驗；
11.同步發電機強勵實驗；
12.欠勵限制實驗；
13.調差特性實驗；
14.過勵限制實驗；
15.單回路穩態對稱運行實驗；
16.雙回路與單回路的穩態對稱運行比較試驗；
17.單回路穩態非全相運行試驗；
18.單回路不對稱穩態短路運行狀態下實驗；
19.勵磁調節器對靜態穩定性影響實驗；
20.無調節勵磁時，功率特性和功率極限的測定；
21.手動調節勵磁時，功率特性和功率極限測定；
22.微機自并勵時，功率特性和功率極限的測定；
23.微機它勵時，功率特性和功率極限的測定；
24.單回路、雙回路輸送功率與功角關系實驗；
25.短路類型對電力系統暫態穩定性的影響實驗；
26.故障切除時間對暫態穩定的影響實驗；
27.有無強勵磁對暫態穩定性影響試驗；
28.同步發電機異步運行和再同步實驗。
三、技術參數及指標
1、三相同步發電機(SN=2.5kVA，VN=400V，nn=1500r.p.m)
2、直流電動機(PN=2.0KW，VN=220V)
3、15KVA三相自耦調壓器模擬無窮大系統
4、4KVA整流變壓器
5、調速裝置
手動模擬調節
6、微機勵磁調節器
（1）手動、它勵、自并勵方式
（2）恒電壓、恒電流、恒無功、恒a四種控制方式
（3） 三種勵磁限制功能
（4）電力系統穩定器(PSS)功能
（5）通訊功能
（6）多種波形的觀測
（7）發電機電壓調整范圍
20%~120%（單機），20%~ 130%（單機試驗），85%~120%（并網）
（8）發電機電壓調節精度：0.5%UN
起勵超調小于10%UN，甩負荷超調小于15%UN
（9）調差率±15%可調，檔距小于0.1%
（10）測控頻率10Hz，即每工頻周波測量和控制輸出各兩次
7、電源用三相五線制交流電，額定電流為10A。
四、基本配置
1. 2.5KVA三相同步發電機及2.2KW直流電動機組   1套
2. 15kVA三相調壓器（TSG3-20）    1臺
3. 二條線路共計線路電抗器    若干臺
4. 整流變壓器，勵磁變壓器    2臺
5. 電壓互感器，電流互感器    共7臺
6. 儀表    12只
7. 各種接觸器，繼電器    若干只
8. 手動調速裝置    1套
9. 微機勵磁調節器   1臺
10. 手動準同期裝置    1套
11. 系統控制回路    1套
12. 綜合自動化試驗臺    臺
