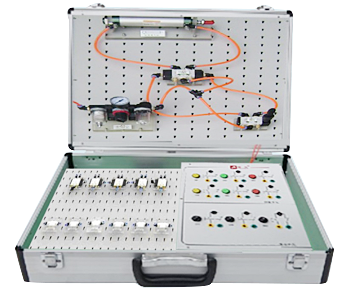

LG-QDB01型便攜式氣動實訓箱
一、設備概述
本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目。可帶進教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.
微型空氣壓縮機(客戶自備)，
◎ 供電電壓：三相五線 AC 220 V±5%，50Hz；
◎ 控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃；
◎ 安全保護措施：安全性符合相關的國標標準；
◎ 外形尺寸（長×寬×高）：550mm×350mm×200mm；
本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目。可帶進教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.
微型空氣壓縮機(客戶自備)，
◎ 供電電壓：三相五線 AC 220 V±5%，50Hz；
◎ 控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃；
◎ 安全保護措施：安全性符合相關的國標標準；
◎ 外形尺寸（長×寬×高）：550mm×350mm×200mm；
二、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
三、氣動配置清單
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
三、氣動配置清單
|
序號
|
分 類
|
元 件 名 稱
|
數 量
|
|
1
|
實驗箱
|
氣動實驗箱
|
1
|
|
2
|
組合元件
|
單作用缸 QGX25ⅹ100
|
1
|
|
雙作用缸 QGX25ⅹ100
|
1
|
||
|
三聯件 AC2000
|
1
|
||
|
手動換向閥 H210—08
|
1
|
||
|
單電磁換向閥（二位五通）4V210-8（DC24V）
|
1
|
||
|
雙電磁換向閥（三位五通）4V230-8（DC24V）
|
1
|
||
|
單氣換向閥（二位五通）4A210—08
|
1
|
||
|
雙氣換向閥（二位五通）4A210—08
|
1
|
||
|
行程閥（機控）MOV—2
|
1
|
||
|
行程閥（按鈕）MOV—3A
|
1
|
||
|
快速排氣閥1/4 QE—02
|
1
|
||
|
單向節流閥RE—02
|
1
|
||
|
3
|
附 件
|
氣管 PU6ⅹ4
|
10米
|
|
4
|
電器配件
|
行程開關（裝在缸體上）
|
2個
|
|
6
|
工具
|
剪刀
|
1把
|
|
活動板手
|
1把
|
||
|
消聲器（小）1/8
|
2只
|
||
|
消聲器（大）3/8
|
1只
|
||
|
三通（T型三通）Ø 6
|
4只
|
||
|
三通（Y型減徑三通）Ø 8—Ø 6
|
1只
|
||
|
四通Ø 6
|
2只
|
||
|
L型（螺紋二通）601
|
2只
|
||
|
L型（螺紋二通）602
|
2只
|
||
|
氣孔塞頭Ø 6
|
5只
|
||
|
生料帶
|
1個
|
||
|
保險絲3A
|
2只
|
||
|
7
|
資料
|
使用說明書
|
1冊
|
