LGY-SKJ02型數控機床維修仿真系統采用先進的計算機三維仿真技術對數控機床的裝配、調試、測量、排故等過程進行模擬，操作員可以反復在電腦上對數控設備進行操作練習，軟件的界面設計同真實的數控機床操作界面，包含參數設置、硬件連接、故障診斷，是一個綜合的軟件仿真實訓系統。

1. 采用計算機仿真技術，對數控機床的裝配、調試、測量、排故等過程進行模擬，操作員可以反復的進行操作練習培訓。

2. 所有模型均按真實機床尺寸同比例縮小，操作流程和真實系統操作完全一樣，操作結果真實顯示。

3. 涵蓋數控機床的各個功能部分，故障點設置典型全面。

4. 包括：主要功能部件的安裝和連接；發那科數控系統的參數設置；車床和銑床的整機安裝、調配、通電檢查和典型的故障維修模塊。

5. 采用模塊化設計，具有很好的開放性和可擴展性。可隨教學的需要選擇不同的模塊，隨軟件的升級還可以添加新的教學模塊，便于教學內容的更新和完善。

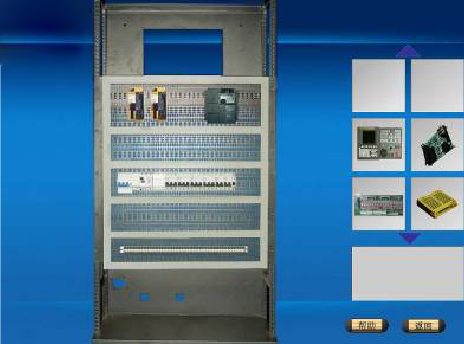

6. 數控機床電氣連接中包括了數控機床多個元器件的組裝和連線。在元器件組裝中可以將右邊的元器件拖到機床上進行組裝，在組裝完成后，點擊機床上的元器件將進入連線界面進行界面，完成數控機床電氣連接操作。

7. 數控機床機械安裝中包括了車床安裝、銑床安裝、車床幾何精度測量、車床定位精度測量、銑床幾何精度測量、銑床定位精度測量和檢查工具7個部分。車床安裝和銑床安裝分別將車床和銑床的各個部件組裝起來。車床和銑床幾何精度測量分別練習車床和銑床的幾何精度測量，讓操作者能更加了解和掌握幾何精度測量的方法。車床和銑床定位精度測量分別練習車床和銑床的定位精度測量，讓操作者能更加了解和掌握定位精度測量的方法。檢查工具介紹了檢查工具和Renishaw激光器測量系統的工具原理。

8. 數控機床通電檢查用于在設備通電前進行電壓檢查，檢查24V電源電壓是否短路。

9. 數控機床參數設置可以對發那科系統進行參數的查找和修改。操作者通過該練習可以了解發那科系統中的各個參數的具體值和修改參數的方法。

10.數控機床維修可以對數控機床中的故障進行排除。在數控機床中至少設置了15個大的故障，在每一大故障中都有相應的1個或者多個小故障，讓操作者進行相應的排除操作。操作者選擇故障后，進入發那科系統界面，查看plc列表，找出故障位置，然后進行排除。

該系統包含了兩個整體部分：單項練習和整體練習。單項練習中包含了數控機床電氣連接、數控機床機械安裝、數控機床通電檢查、數控機床參數設置、數控機床維修5個模塊，操作者可以單獨進行每個模塊的操作練習。在整體練習中，操作者必須按順序進行操作練習，并有時間記錄。
