一、設備基本參數

1、防爆柜

尺寸：1500×600×300mm（長×寬×深）

工作電壓：三相AC380V±10% 50Hz；輸出：單向AC220/三相AC24V

箱體材質：外殼采用鋼板焊接而成，40×12外法蘭

進出線方向：下進下出

防爆等級：ExdeIIBT6 Gb

防護等級;IP65（室內安裝）

安裝方式：落地安裝

2、防爆箱

尺寸：365×230×130mm（高×寬×深）

工作電壓：三相AC380V±10% 50Hz；輸出：單向AC220

箱體材質：鋁合金 總開關 32A2p,16A2P

防爆等級 EXdeIIBT4

防護等級 IP54

防腐等級:WF2

3、防靜電操作臺

尺寸：1500×750×1800mm（高×寬×深），3臺

材質：防靜電復合臺面；冷軋鋼板；方孔掛孔；四周使用高強度塑膠包邊

工藝：酸洗磷化靜電噴塑

4、考核終端一體機

尺寸：≥850mm×420mm×1755mm

系統配置：處理器I5，運行內存8G，固態硬盤120G，顯示屏分辨率：1920×1080

考核終端機采用立式結構設計，全金屬烤漆外殼。結構上分為32寸電容防爆觸摸屏和機柜組合安裝，考核終端機顯示屏尺寸≥32寸，使用電容防爆觸摸屏，10點觸控，高精準度、抗干擾定位技術、疾速響應，防爆電氣柜含防爆指示燈、防爆按鈕。

二、使用環境

⑴工作溫度：-20～50℃

⑵相對濕度：28%

⑶單位面積承重：≥100Kg/㎡

三、基本配置及功能

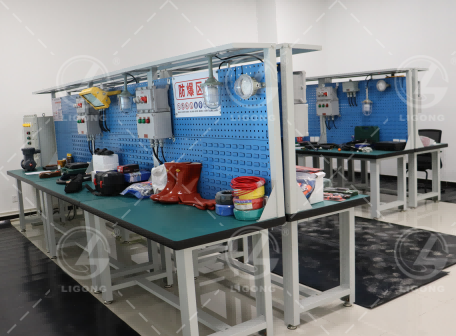

室內具備接地保護系統。設備是由防爆柜、防靜電操作臺、防爆箱、防爆電阻箱、隔爆型防爆燈、增安型防爆燈、本安型防爆燈、防爆接線盒、防爆電動機、接地桶、密封圈、防火泥、防爆撓性管、封堵件、防爆電阻箱被測電流回路（防爆白熾燈，用硬導線連接）、防爆儀表（萬用表/防爆型、萬用表/普通型指針式、兆歐表500V/防爆型、兆歐表1000V/防爆型、兆歐表500V/普通型、兆歐表1000V/普通型、鉗形電表/防爆型、鉗形電表/普通型數字式、接地電阻測試儀/防爆型、接地電阻測試儀/普通型數字式）、防毒面具、防護眼鏡、安全帶、絕緣鞋、安全帽、攜帶式接地線、低壓驗電筆等組件構成。

1、隔爆型控制柜

2、隔爆型防爆箱

四、考核項目

1.常用電工儀表的使用

2.防爆電氣作業個人防護用品的使用

3.常用安全標示的辨識

4.防爆電氣設備選型與辨識

5.防爆電氣設備保護接地和防雷接地

6.防爆電氣電纜引入裝置安裝

7.隔爆結合面的安裝
