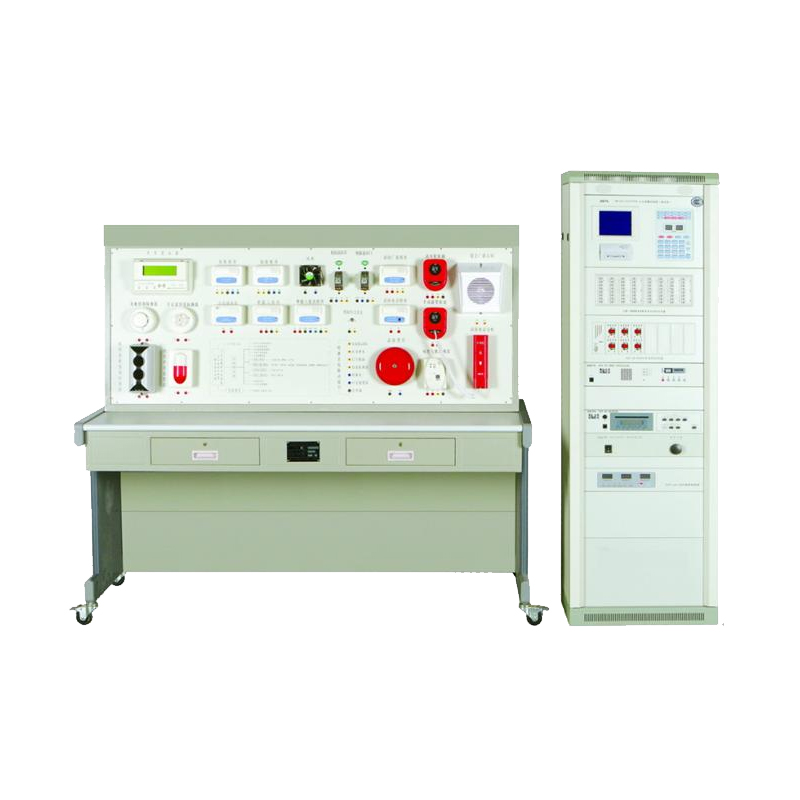

LG-XFK02B型消防報警聯動系統考核培訓裝置

一、系統概述
火災自動報警控制系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立子系統。 消防報警聯動系統考核培訓裝置的運作既能通過建筑物中智能系統的綜合網絡結構來實現，也可以在完全擺脫其它系統網絡的情況下獨立工作。
LG-XFK02B型消防報警聯動系統考核培訓裝置是通過對消防實訓臺上各個探測設備的參數變化進行火災報警，并通過相關信號對其它系統的消防實現聯動控制。

二、結構框圖

三、產品特點
1、 消防報警聯動系統考核培訓裝置系統設計開放靈活，學生可以自行設計消防報警系統及聯動系統
2、采用市場占有率高、國內外知名的品牌產品，具有很高的實用性與通用性
3、系統采用消防系統比較流行的總線結構
4、系統不僅具有消防聯動控制系統，而且還有消防廣播系統及消防通訊系統
5、系統除了常用的消防探測器外，還配置了光束感煙探測器，實訓更加方便
6、系統可以與“噴淋滅火系統實訓裝置”形成聯動
四、基本配置
1、電源控制屏（鐵質雙層亞光密紋噴塑結構）
2、交流電源:單相220V 50Hz，帶有過流保護裝置。
3、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構。
4、火災報警控制器
控制器采用柜式結構、模塊化設計，具有功能強、容量大、配置靈活等特點；系統采用大屏幕漢字液晶顯示，打印機可打印系統所有報警、故障及各類操作的漢字信息；具有全面的現場編程能力，最大容量為4845個總線制報警聯動控制點。控制器可與開關量、模擬量、智能型火災探測器和控制模塊及多線制控制盤連接，從而構成一個集總線、多線于一身的報警聯動一體化控制器。
5、多線制聯動控制盤
一般與切換模塊一起使用，完成對消防泵、風機等重要設備的控制，控制盤可控制14路設備，每路占用一個總線地址編碼點。具有輸出端短路、斷路檢測功能，并有相應的燈光指示。
6、火災顯示盤
火災顯示盤是用單片機設計開發的漢字式火災顯示盤，用來顯示已報火警的探測器位置編號及其漢字信息并同時發出聲光報警信號。它通過RS-485總線與火災報警控制器相連，處理并顯示控制器傳送過來的數據。每路RS-485總線最多可配接64臺火災顯示盤。
7、輸入/輸出模塊
單輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，進行報警，并可通過火災報警控制器來聯動其它相關設備的動作。輸入輸出控制模塊則主要用于控制消防滅火設備的啟動或停止，同時向消防控制中心傳送消防滅火設備動作與否的回答信號。
8、火災報警探測器
火災控制探測主要配有可燃氣體探測器、差定溫感溫探測器、光電感煙探測器、光束感煙探測器等。
9、火災廣播及通訊設備
火災廣播及通訊系統主要由150W功率放大器、消防廣播主機、廣播音響、總線制消防電話主機、消防電話分機等組成。
五、技術指標
1、輸入電源:AC220V±10% 50Hz
2、工作環境:環境溫度-20℃～+45℃ 相對濕度＜85%
3、裝置容量:＜2kVA
4、實訓臺尺寸:1668mm×805mm×1484mm
5、安全保護:具有漏電自動保護裝置
六、實訓項目
1、消防控制系統布線及接線
2、消防控制系統情形模擬
3、電子編碼器的使用與編碼
4、火災報警聯動控制器的使用與設置
5、消防報警單點處理
6、火災事故廣播及火災通訊系統的使用
