一、設備概述

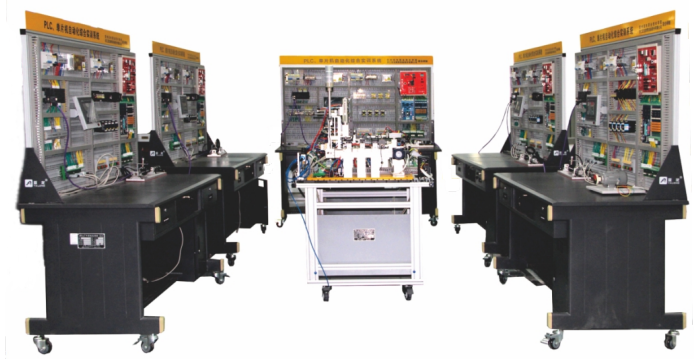

LGY-ZD05型工業自動化綜合系統（歐姆龍）由1臺控制對象、5臺控制臺組成，我們將這6個整體稱為工作島。

控制對象具有5個工作單元，每個工作單元都具有自己的運作能力，包括主令信號、指示信號功能，可以靈活的和5臺控制臺任意的對接。

每個控制臺都具有自己對立工控系統、運動控制系統、傳感器檢測系統、基礎拖動控制系統，很好的將各個系統融合在一起，同時也可以對控制對象中的任何工作單元或整體進行控制。也可以將5臺控制臺聯網組合在一起，形成一個工作島。

控制對象：主要由5個作單元（分別是供料單元、加工單元、裝配單元、分揀單元、輸送單元）、配電箱、主令系統、指示系統等組成。很好的將氣動技術、供電技術、傳感器技術、伺服傳動技術、變頻器驅動技術、平皮帶輸送技術、同步帶傳動技術、導軌使用技術相結合。

二、技術參數

1、工作電源：三相五線制 AC 380 V±10%  50 Hz；

2、設備外形尺寸：長×寬×高＝2100mm×1000mm×1500mm；

3、臺架材料：鋁鋼結構；

4、整機消耗功率：≤1 kVA；

5、安全保護措施：具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
