LG-GYCS02型高鐵列車CTCS實訓設備考核裝置
一、系統組成
1、仿真系統包括真實列控設備及網路化教學軟件仿真系統，均包含CTCS-2 級和CTCS-3 級列車運行控制仿真系統。CTCS-2級列車運行控制仿真系統由計算機聯鎖系統、TCC/TSRS系統、車載ATP模擬系統、應答器模擬系統、環境模擬器、界面顯示系統組成；
2、CTCS-3 級列車運行控制仿真系統由車載模擬系統、地面與軌旁模擬系統（含RBC、TSRS、運行環境模擬器、車站列控及聯鎖、CTC 分機）組成。
3、用戶可根據需要分別定制，或者同時采購；真實列控系統可以與仿真網絡教師機聯動。
（一）實物列控系統：

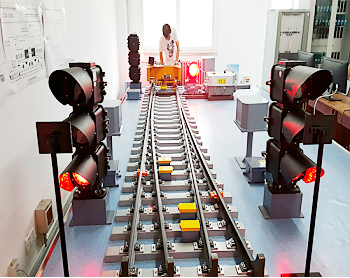

系統采用1：2仿真鐵路現場設備，由真實的軌道、信號機、軌旁區間控制組合電路（真實繼電器及組合架），TCC驅動采集機籠，各種仿真工作站，軌道電路（直流仿真）、車輛（轉向架）、應答器等軌旁設備組成。
1、仿真系統包括真實列控設備及網路化教學軟件仿真系統，均包含CTCS-2 級和CTCS-3 級列車運行控制仿真系統。CTCS-2級列車運行控制仿真系統由計算機聯鎖系統、TCC/TSRS系統、車載ATP模擬系統、應答器模擬系統、環境模擬器、界面顯示系統組成；
2、CTCS-3 級列車運行控制仿真系統由車載模擬系統、地面與軌旁模擬系統（含RBC、TSRS、運行環境模擬器、車站列控及聯鎖、CTC 分機）組成。
3、用戶可根據需要分別定制，或者同時采購；真實列控系統可以與仿真網絡教師機聯動。
（一）實物列控系統：
系統采用1：2仿真鐵路現場設備，由真實的軌道、信號機、軌旁區間控制組合電路（真實繼電器及組合架），TCC驅動采集機籠，各種仿真工作站，軌道電路（直流仿真）、車輛（轉向架）、應答器等軌旁設備組成。
（二）網絡化教師機學員機列控仿真系統（可配置虛擬電子沙盤和實物沙盤）
系統采用情景化的實訓模式，教師可在培訓的過程中，對培訓學員進行知識和操作等的實訓及測試，通過測試結果了解培訓的情況，以便指導培訓的方向和重點。在培訓完成之后，還可對培訓學員的培訓結果進行評價，能夠完成城市軌道交通專業學生的教學、演練、考核、教學管理等功能。
系統包括虛擬沙盤高鐵列控系統交互演練實訓、信號設備檢修拆裝實訓及聯鎖實訓。系統可針對信號專業相關人員進行實訓，配合真實信號設備，可實現生動的現場教學，使信號專業人員盡快掌握相關原理及作業過程。
系統采用情景化的實訓模式，教師可在培訓的過程中，對培訓學員進行知識和操作等的實訓及測試，通過測試結果了解培訓的情況，以便指導培訓的方向和重點。在培訓完成之后，還可對培訓學員的培訓結果進行評價，能夠完成城市軌道交通專業學生的教學、演練、考核、教學管理等功能。
系統包括虛擬沙盤高鐵列控系統交互演練實訓、信號設備檢修拆裝實訓及聯鎖實訓。系統可針對信號專業相關人員進行實訓，配合真實信號設備，可實現生動的現場教學，使信號專業人員盡快掌握相關原理及作業過程。
純軟件高鐵列控仿真仿真系統
配置實物沙盤高鐵列控仿真仿真系統
二、系統功能
1、CTC基本功能模擬
2、列車站內聯鎖功能
3、臨時限速模擬功能
4、司機駕駛模擬功能
5、無線閉塞中心模擬功能
6、列控中心TCC模擬功能
7、軌旁設備故障設置模擬功能
1、CTC基本功能模擬
2、列車站內聯鎖功能
3、臨時限速模擬功能
4、司機駕駛模擬功能
5、無線閉塞中心模擬功能
6、列控中心TCC模擬功能
7、軌旁設備故障設置模擬功能

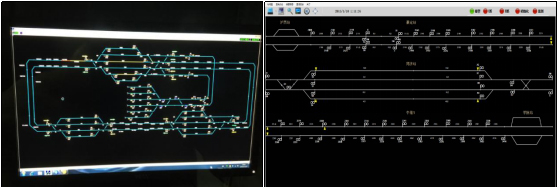

RBC維護終端 列控中心維護終端
臨時限速服務器維護終端 ATP人機界面
三、實訓項目
1、CTC操作模擬
2、計算機聯鎖操作
3、司機模擬駕駛
4、 列車站內聯鎖操作
5、臨時限速下達
6、RBC 模擬
7、TCC模擬
8、軌旁設備故障設置
9、此外，可根據系統功能，自行拓展更多仿真項目。
1、CTC操作模擬
2、計算機聯鎖操作
3、司機模擬駕駛
4、 列車站內聯鎖操作
5、臨時限速下達
6、RBC 模擬
7、TCC模擬
8、軌旁設備故障設置
9、此外，可根據系統功能，自行拓展更多仿真項目。
