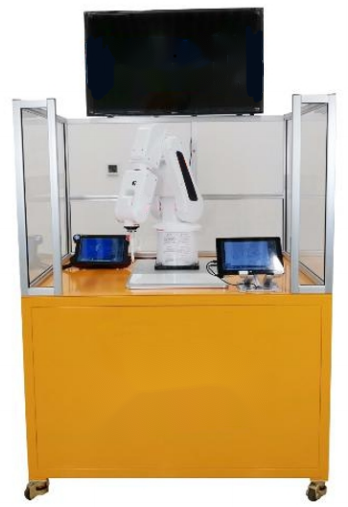

一：設備外觀

二：設備概述

該設備采用一體化的形式，外觀簡潔大氣，結構牢固。設備下半部分使用鈑金桌體，噴漆顏色為工業黃，上半部分在鋁型材框架中裝有有機玻璃，確保設備周圍人員的安全，在框架上配備有一臺顯示器，可在屏幕上展示設備圖片或者運行視屏等內容。在該設備上搭載有HRT-120寫字繪畫模塊和恒銳HRP-M多系統編程移動平臺，機器人可將該平板繪畫板上書畫的字和圖案按原畫在畫布上重現。

三：技術參數

設備參數：

1.尺寸：長寬高 1200*1000*1600mm；

2.重量：200kg

3.交流電源：單相 AC 220V 50Hz；

4.溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

5.安全保護措施：具有接地保護、漏電保護、斷電保護功能，安全性符合相關的國家標準。

6.整機功耗：0.75KW；

機器人參數：

1.機器人型號：HRT-120

2.軸數：6

3.最大運動半徑：642mm

4.額定負載：2KG

5.本體精度：±0.2mm

6.本體重量：25KG

7.電源電壓：220V，50/60HZ

8.功耗：0.75KW

9.安裝方式：底座安裝

10.最大高度：1103mm

11.運動范

圍：

HRP-M多系統編程平臺參數：

中柏EZpad7平板電腦主要參數：

型號：EZpad 7 PC

品牌：中柏

處理器：Intel Cherry Trail X5-Z8350四核1.46GHZ主頻

運行內存：4GB DDR3

儲存容量：32GB （支持TF卡，最大支持128GB）

屏幕：10.1英寸 1920*1200 LG IPS屏（16：9）

操作系統：Windows10

電池：內置鋰電池30Whr

網絡通信：支持802.11a/b/g/n無線協議、藍牙4.0

接口：Micro-HDMImicroUSB3.0

配件：主機（無鍵盤）+數據線
