LG-GDMX系列城市軌道交通車輛結構實訓模型設備

一、地鐵動車模型
地鐵、城鐵、高鐵車輛模型采用透明車窗，車廂內部坐席、扶手等內裝設備均能清楚的呈現；可由電機帶動車輛在特制的3米長軌道上來回運行；車頂受電弓等能夠升起與降下；車頂能拆裝，可通過俯視看到車內布置情況，特別是貫通道兩側的布置；全車色澤與實際車輛*。比例：1：15

二、地鐵車輛動車轉向架模型

（1）尺寸1∶2
（2）實物所有部件要應有盡有（含電機、構架、輪對、軸箱、液壓減震器、制動等部件，包括各種管路及附件）
（3）此設備作為檢修教學拆、裝使用。所以要求各主要部件都能按檢修工藝要求拆卸、裝配和調試；
（4）設備材料：使用鋁合金、工程塑料、玻璃鋼等，管路軟塑料管。能保證正常裝卸1000次以上不變形、損壞
（5）設備顏色應接近實物顏色
（6）設備配路基底盤和鋼軌，并用止輪器固定

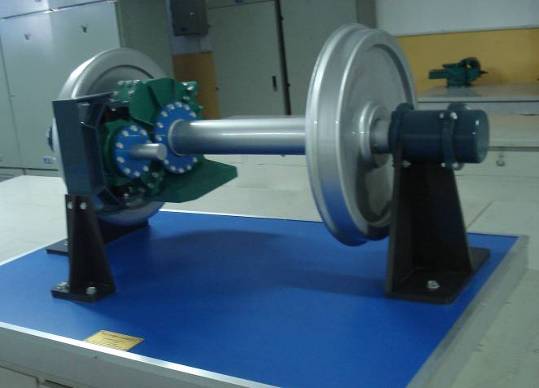

三、地鐵車輛輪對及傳動裝置模型

（1）尺寸：1：2
（2）材料：玻璃鋼、工程塑料、金屬等。
（3）配輪對檢查器（第四種）、車輪直徑檢測、輪對內側距離檢查尺各兩套。
（4）齒輪箱，軸箱蓋使用透明材料，齒輪箱，軸箱及軸承可拆卸。
（5）軸箱一端帶測速，一端不帶測速。
（6）設備配路基底盤和鋼軌，并用止輪器固定。

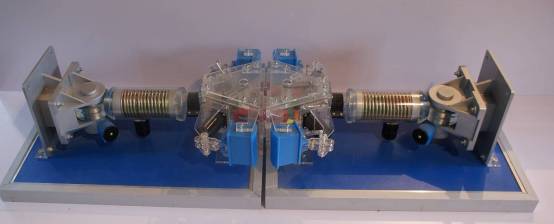

四、地鐵列車全自動車鉤、緩沖器模型

(1) 能正確演示全自動車鉤的結構和作用原理；
(2)能演示全自動車鉤的連掛和分解狀態及操作方法；
(3)能進行車鉤位置測量；
(4)能演示鉤緩連接和安裝方式。
五、地鐵高鐵城鐵各系統模型清單

1	全鋼實驗型、練功型動車轉向架模型	1：2	臺	按要求車型的車輛轉向架仿真制作。材料大量使用銅、不銹鋼、鋁合金等金屬件制作，各種自然環境均不變開，使用壽命長。電機、構架、輪對、軸箱、液壓減振器、中央懸掛裝置和中央牽引裝置、制動系統（含單元制動機）等均可反復拆裝。
2	全鋼練功型、實驗型拖車轉向架模型	1：2	臺
3	低地板輕軌練功型轉向架模型	1：2	臺
4	全鋼低地板輕軌無動力練功型轉向架模型	1：2	臺
5	全鋼重慶跨坐式單軌車練功型轉向架模型	1：2	臺
6	地鐵車輛鋼質動車轉向架模型	1：1	臺
7	地鐵車輛鋼質轉拖車向架模型	1：1	臺
8	全自動密接式車鉤緩沖裝置	1：2	臺	按要求車型所用的車鉤緩沖裝置制作；采用全透明有機玻璃制作，能看到內部結構及連接，能顯示氣動部分，能進行連掛和分解演示，可以進行拆裝演示，帶托盤。
9	半自動密接式車鉤緩沖裝置	1：2	臺	按要求車型所用的車鉤緩沖裝置制作；采用全透明有機玻璃制作，能看到內部結構及連接，能顯示氣動部分，能進行連掛和分解演示，可以進行拆裝演示，帶托盤。
10	塞拉門氣動控制系統原理圖	1600×1300	塊	彩色有機玻璃，半剖示教板空氣管路顏色燈光顯示，直觀生動，原理準確，結構清楚,鋁合金框架
11	地鐵車輛雙開塞拉門（有緊急開門功能）	1:1	塊	全部采用金屬制作，模擬演示各種故障。
12	塞拉門傳動機構模型	2000×1000	塊	彩色有機玻璃，半剖示教板，動作演示工作原理直觀生動，原理準確，結構清楚, 鋁合金框架
13	驅動風缸示意圖	1000×800	塊	彩色有機玻璃，半剖示教板，動作演示，工作原理直觀生動，原理準確，結構清楚鋁合金框架
14	雙電控電磁閥動作示意圖	1000×800	塊	彩色有機玻璃，半剖示教板，動作演示，工作原理直觀生動，原理準確，結構清楚, 鋁合金框架
15	自動開閉式風管連接器模型	1000×800	塊	彩色有機玻璃，半剖示教板，動作演示，工作原理直觀生動，原理準確，結構清楚, 鋁合金框架
16	環形橡膠緩沖裝置	1：2	臺	彩色有機玻璃，半剖示教板，動作演示，工作原理直觀生動，原理準確，結構清楚, 鋁合金框架
17	軸箱模型	1：2	臺	全透明，高級亞克力外殼，內部結構清晰可見，動作演示可以拆裝
18	自由膜式空氣彈簧圖示教板	1000×800	塊	半剖示教板，動作演示，工作原理直觀生動，原理準確，結構清楚 , 鋁合金框架
19	轉向架液壓減振器示教板	1：1	臺	半剖示教板，動作演示，工作原理直觀生動，原理準確，結構清楚, 鋁合金框架
20	練功型B型車動車轉向架	1：02	臺	使用鋁合金、工程塑料、玻璃鋼等，管路軟塑料管。能保證正常裝卸1000次以上不變形、損壞；
21	練功型B型車拖車轉向架	1：02	臺	使用鋁合金、工程塑料、玻璃鋼等，管路軟塑料管。能保證正常裝卸1000次以上不變形、損壞；
22	動車轉向架（阿爾斯通）	1：15	輛	輪對采用鋁合金，其它采用玻璃鋼、銅、高強度PVC耐磨合成材料、工程塑料制作；
23	動車直線電機轉向架（西門子）	1：15	輛	輪對采用鋁合金，其它采用玻璃鋼、銅、高強度PVC耐磨合成材料、工程塑料制作；
24	輕軌轉向架模型（獨軌列車）	1：15	輛	輪對采用鋁合金，其它采用玻璃鋼、銅、高強度PVC耐磨合成材料、工程塑料制作；
25	油壓減震器模型（含拆裝設備的配套工具）	1：1	臺	此設備作為直觀教學使用，外殼應透明，能看見內部結構和動作過程；設備顏色：外部透明，里面采用用彩色搭配；
26	油壓減震器實訓臺		套	（1）油壓減震器實物 2套；（2）油壓減震器拆裝工作臺（兩個工位）；（3）此設備作為油壓減震器分解組裝練功使用；（4）拆、裝設備的配套工具2套（含油盤、油）。
27	地鐵動車模型	1：15	套	車型可定制
