1)電磁式漏電斷路器工作原理:

脫扣器主要組成部分: 1)鐵心或稱磁軛 2)銜鐵 3)永久磁鐵4)去磁線圈 5)反力彈簧6)推桿
正常情況下,脫扣器的銜鐵被鐵心由永久磁鐵產生的磁通吸引(此時永久磁鐵產生的磁力克服反力彈簧);當線路發生漏電,且達到整定值, ZCT二次繞組產生的感應電流流過去磁線圈,在脫扣器的鐵心、街鐵回路中產生交變磁通,在一個周波的半波,交變磁通的方向與永久磁鐵的恒磁通方向相反,減少了對銜鐵的吸引力,在反力彈簧力大于磁力合力,銜鐵在反力彈簧力作用下釋放,銜鐵推動推桿動作,拉動或推動斷路器的脫扣板動作,使斷路器分閘。
結論:其動作的能量來自感應電勢產生的電能。

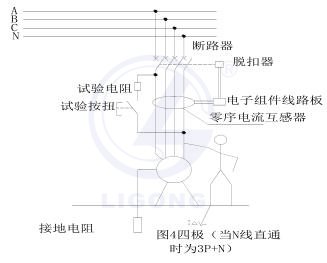

2)電子式漏電斷路器工作原理:
電子式漏電斷路器的ZCT的二次輸出信號,經電子元件將其放大,當線路發生漏電達到整定值,該信號觸發可控硅使其導通,使電源的電壓加在一分勵脫扣器上,使斷路器脫扣。
結論:其動作的能量來自電網電源。

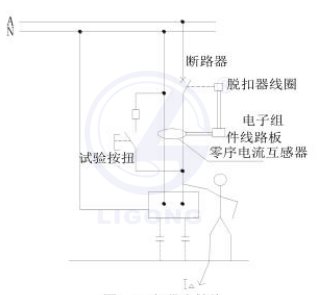

圖1一極帶中性線

3)混合式漏電斷路器工作原理:
例:S系列漏電斷路器。
混合式漏電斷路器其動作的能量也來自電網電源。
3、電磁式與電子式漏電斷路器的性能對比:

項目名稱	電磁式	電子式
靈敏度	30mA以下制造困難,額定電流100A以上的規格要制造30mA更加困難	容易實現高靈敏度。如: 10mA
實現延時動作	困難	容易
輔助電源	不需要	需要
電壓對特性的影響	無	有
溫度對特性的影響	較小	有影響,但帶溫度補償電路時,可改善。
重復操作對特性的波動范圍	較大	小
耐壓試驗	可以進行	在電路板控制電源不適宜。
耐感應雷擊性能	強	較差
耐機械沖振性能	一般	強
可靠性的關鍵	加工精度	取決電子元件的質量和可靠性,出廠前產品要進行電子元件的老化試驗。
對ZCT的要求	高, ZCT價貴	低,ZCT價便宜
制造技術	脫扣器要求精密加工	較方便
市場產品價格	高	低

4、漏電斷路器對接地系統的適用性:
(1) IT系統: IT系統為中心點不接地或經一高電阻接地的系統。(三相三線)
結論:適用。
例:礦井下的IT必須安裝漏電斷路器。

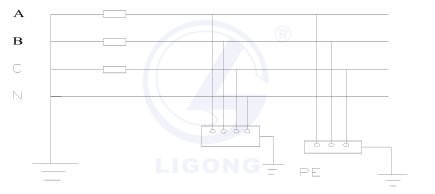

(2) TT接地系統:電源中性點直接接地的。電氣設備外露可導電部分接到電氣上與電源端接地點無關的接地極上。(三相四線)
結論:優先推薦選用。

3) TN接地系統:系統的電源中性點直接接地,電氣設備外露可導電部分通過保護線(PE線或PEN線)與該接地點連接.

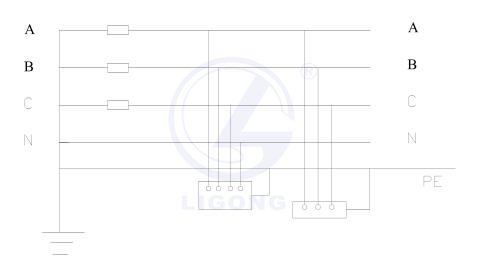

a) TN-S系統:整個系統N線和PE線分開。(三相五線)
結論:適用。

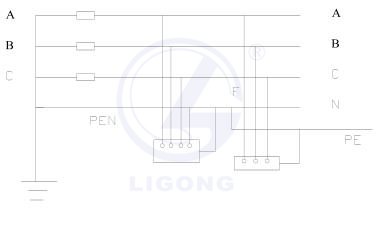

b) TN-C-S接地系統: N線和PE線一部分公用,另一部分分開。F為分解點。
適用性受限制,在N線和PE線一部分公用不適用。

c) TN-C接地系統: N線和PE線合二為一。
結論:不能使用。

5、漏電斷路器的分級選擇性保護
級間選擇性主要從額定漏電動作電流值、額定漏電不動作電流值、動作電流和動作時間等進行考慮。
6、斷路器漏電保護培訓裝置產品的結構組成:
