10kV高壓柜實訓裝置
一、技術指示
裝置工作電源：AC/DC220V10% 50HZ 加熱器工作電源: AC220V10% 50HZ
工作環境：溫度-20--50℃, 相對濕度≤95%RH
功耗:≤10W
4、抗電強度：外殼與端子間大于AC2000V。
5、絕緣性能：外殼與端子間大于100MΩ。
6、模擬指示說明：斷路器狀態指示（無源觸點輸入）斷路器位置指示（無源觸點輸入）合閘時，合閘觸點閉合，紅色模擬條亮工作位置觸點閉合時，紅色垂直模擬條亮。
分閘時，分閘觸點閉合，綠色模擬條亮 實驗位置觸點閉合時，綠色水平模擬條亮。接地閘刀位置指示（無源觸點輸入） 彈簧儲能指示（無源觸點輸入） 觸點閉合，紅色模擬條亮，表示接地合閘 觸點閉合，紅色燈亮，表示已儲能 觸點斷開，綠色模擬條亮，表示接地斷開 注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
高壓帶電指示部分 LED啟輝電壓（KV）：母線電壓0.15~0.65 閉鎖啟控電壓（KV）:母線電壓0.65
溫、濕度控制部分
傳感器路數：兩路凝露 兩路溫度(A型): 一路凝露 一路溫度(C型)
邏輯關系：當溫度<5度或濕度>93%RH時啟動加熱(兩路加熱),當溫度>15度時停止加熱，
當溫度>40度時系統強制停止加熱,過熱指示燈亮,過熱輸出接點閉合
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合
手動加熱開關:開關可處于自動或手動兩種狀態,通常是在自動狀態,此時溫濕度控制邏輯同上,當按下開關后,則處于手動強制加熱狀態.
智能防誤提示功能
當斷路器處于試驗位置與工作位置之間，此時斷路器處于合閘狀態時，有“請分斷路器”的語音提示，直至斷路器分閘操作后止，以此防止操作者在斷路器處于合閘狀態時，誤強行推進手車至工作位置。當斷路器處于工作位置或試驗位置時， 斷路器又處于合閘狀態時， 如果接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至操作者分閘操作后停止，以此防止操作者誤合接地開關。 當以上兩種情況同時發生時，有“請分斷路器、請分接地開關”的語音提示。
通訊功能
本設備具有RS485通訊接口,可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、是否低溫加熱、是否過熱報警等一系列參數。
其他輔助功能
本裝置面板上，按用戶指定要求可選配分/合閘萬轉開關、遠方/就地萬轉開關、儲能及柜內照明開關, 用戶可直接在本裝置上進行相關操作。

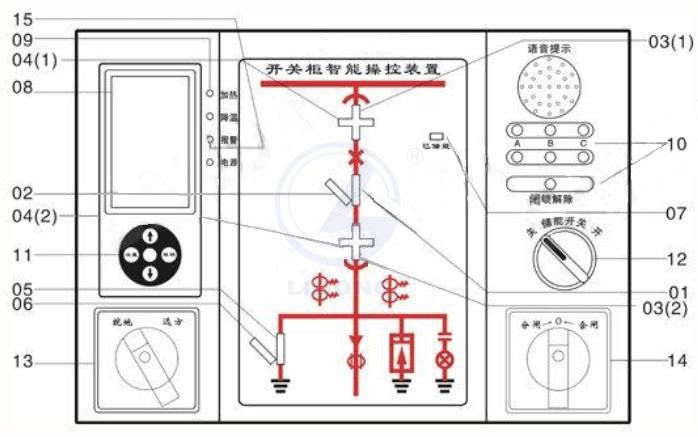

10kV高壓柜實訓裝置開關柜智能操控裝置(一次性圖紙)

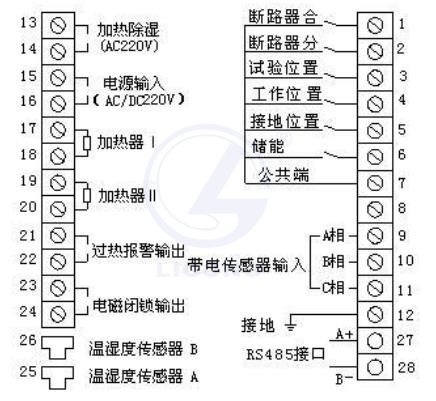

開關柜智能操控裝置*安裝方式與接線圖

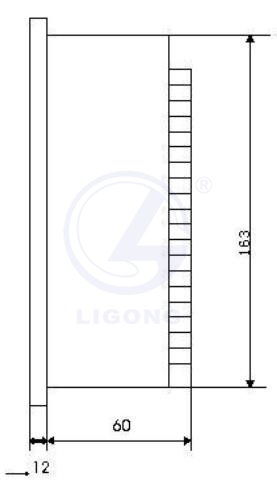

1、安裝方式:面板式安裝(厚度60) 單位:mm

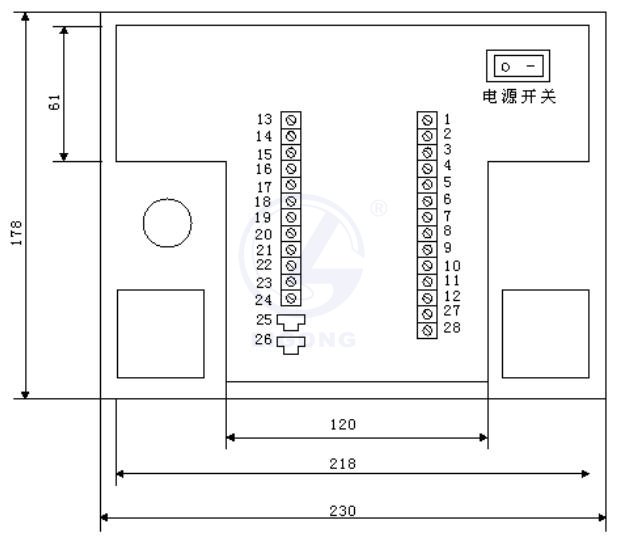

外形及開孔尺寸（單位：mm）
裝置工作電源：AC/DC220V10% 50HZ 加熱器工作電源: AC220V10% 50HZ
工作環境：溫度-20--50℃, 相對濕度≤95%RH
功耗:≤10W
4、抗電強度：外殼與端子間大于AC2000V。
5、絕緣性能：外殼與端子間大于100MΩ。
6、模擬指示說明：斷路器狀態指示（無源觸點輸入）斷路器位置指示（無源觸點輸入）合閘時，合閘觸點閉合，紅色模擬條亮工作位置觸點閉合時，紅色垂直模擬條亮。
分閘時，分閘觸點閉合，綠色模擬條亮 實驗位置觸點閉合時，綠色水平模擬條亮。接地閘刀位置指示（無源觸點輸入） 彈簧儲能指示（無源觸點輸入） 觸點閉合，紅色模擬條亮，表示接地合閘 觸點閉合，紅色燈亮，表示已儲能 觸點斷開，綠色模擬條亮，表示接地斷開 注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
高壓帶電指示部分 LED啟輝電壓（KV）：母線電壓0.15~0.65 閉鎖啟控電壓（KV）:母線電壓0.65
溫、濕度控制部分
傳感器路數：兩路凝露 兩路溫度(A型): 一路凝露 一路溫度(C型)
邏輯關系：當溫度<5度或濕度>93%RH時啟動加熱(兩路加熱),當溫度>15度時停止加熱，
當溫度>40度時系統強制停止加熱,過熱指示燈亮,過熱輸出接點閉合
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合
手動加熱開關:開關可處于自動或手動兩種狀態,通常是在自動狀態,此時溫濕度控制邏輯同上,當按下開關后,則處于手動強制加熱狀態.
智能防誤提示功能
當斷路器處于試驗位置與工作位置之間，此時斷路器處于合閘狀態時，有“請分斷路器”的語音提示，直至斷路器分閘操作后止，以此防止操作者在斷路器處于合閘狀態時，誤強行推進手車至工作位置。當斷路器處于工作位置或試驗位置時， 斷路器又處于合閘狀態時， 如果接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至操作者分閘操作后停止，以此防止操作者誤合接地開關。 當以上兩種情況同時發生時，有“請分斷路器、請分接地開關”的語音提示。
通訊功能
本設備具有RS485通訊接口,可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、是否低溫加熱、是否過熱報警等一系列參數。
其他輔助功能
本裝置面板上，按用戶指定要求可選配分/合閘萬轉開關、遠方/就地萬轉開關、儲能及柜內照明開關, 用戶可直接在本裝置上進行相關操作。
10kV高壓柜實訓裝置開關柜智能操控裝置(一次性圖紙)
開關柜智能操控裝置*安裝方式與接線圖
1、安裝方式:面板式安裝(厚度60) 單位:mm
外形及開孔尺寸（單位：mm）
