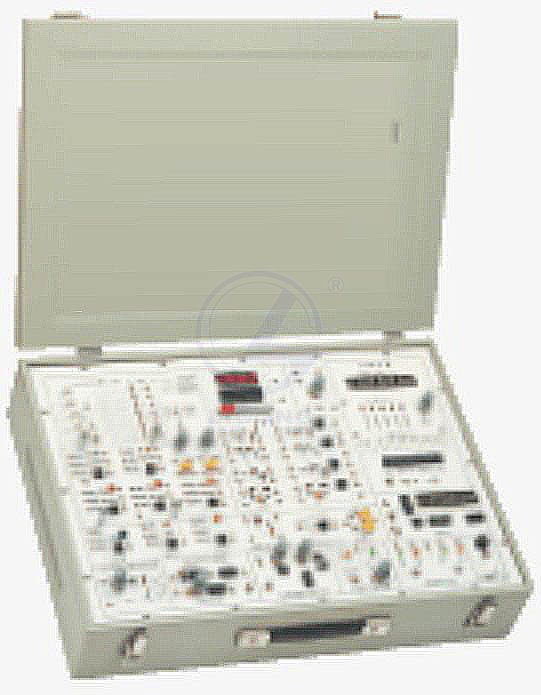

信號與系統控制理論實驗箱
一、主要功能模塊：
1、 直流穩壓電源：±5V/0.5A；±15V/0.5A共四路，每路均有短路保護自動恢復功能。
２、交/直流數字電壓表（相當兩只表功能）
(1) 直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，精度0.5級。
(2) 數字式真有效值交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz，基本測量精度±0.5%±2個字。
3、 低頻函數信號發生器：可選擇正弦波、方波、三角波，輸出頻率范圍0.25Hz～1.4KHz，峰峰值0～15VP－P可調。
4、 六位數顯頻率計：測頻范圍0.1Hz～10KHz。
5、 階躍信號發生器：輸出幅度－3.5V～＋3.5V可調。
6、 掃頻電源：采用可編程器件ispLSI 1032和單片機AT89C51設計而成，提供15Hz～50KHz，幅度0～18VP－P連續可調。
7、 50Hz非正弦多波形信號發生器：提供半波整流、全波整流、方波、矩形波、三角波共五種波形。
8、 提供的單元電路有：比例環節、慣性環節、積分環節、有源超前滯后校正環節以及信號系統中的信號分解與合成、濾波器特性、二階網絡狀態軌跡、信號的采樣與恢復、非線性環節等。
9、 自由布線區：設有自由布線區，以便自由組合實驗線路進行實驗。
10、 信號與系統控制理論實驗箱還設有可裝、卸固定線路實驗小板的固定座四只，配有“二階網絡函數的模擬”實驗板一塊。
二、實驗項目
1、 基本運算單元
2、 50Hz非正弦周期信號的分解與合成(用同時分析法)
3、 無源、有源濾波特性(LPF、HPF、BPF、BEF)
4、 八階巴特沃斯濾波器
5、 二階網絡函數的模擬
6、 系統時域的模擬解
7、 二階網絡狀態軌跡的顯示
8、 信號的采樣與恢復（抽樣定理）
9、 控制系統典型環節的模擬
10、 一階系統的時域響應及參數測定
11、 二階系統的瞬態響應分析
12、 三階系統的瞬態響應及穩定性分析
13、 PID控制器的動態性能
14、 控制系統的動態校正
15、 頻率特性的測試
16、 典型的非線性環節
17、 典型環節頻率特性的測試
18、 非線性系統的相平面分析
1、 直流穩壓電源：±5V/0.5A；±15V/0.5A共四路，每路均有短路保護自動恢復功能。
２、交/直流數字電壓表（相當兩只表功能）
(1) 直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，精度0.5級。
(2) 數字式真有效值交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz，基本測量精度±0.5%±2個字。
3、 低頻函數信號發生器：可選擇正弦波、方波、三角波，輸出頻率范圍0.25Hz～1.4KHz，峰峰值0～15VP－P可調。
4、 六位數顯頻率計：測頻范圍0.1Hz～10KHz。
5、 階躍信號發生器：輸出幅度－3.5V～＋3.5V可調。
6、 掃頻電源：采用可編程器件ispLSI 1032和單片機AT89C51設計而成，提供15Hz～50KHz，幅度0～18VP－P連續可調。
7、 50Hz非正弦多波形信號發生器：提供半波整流、全波整流、方波、矩形波、三角波共五種波形。
8、 提供的單元電路有：比例環節、慣性環節、積分環節、有源超前滯后校正環節以及信號系統中的信號分解與合成、濾波器特性、二階網絡狀態軌跡、信號的采樣與恢復、非線性環節等。
9、 自由布線區：設有自由布線區，以便自由組合實驗線路進行實驗。
10、 信號與系統控制理論實驗箱還設有可裝、卸固定線路實驗小板的固定座四只，配有“二階網絡函數的模擬”實驗板一塊。
二、實驗項目
1、 基本運算單元
2、 50Hz非正弦周期信號的分解與合成(用同時分析法)
3、 無源、有源濾波特性(LPF、HPF、BPF、BEF)
4、 八階巴特沃斯濾波器
5、 二階網絡函數的模擬
6、 系統時域的模擬解
7、 二階網絡狀態軌跡的顯示
8、 信號的采樣與恢復（抽樣定理）
9、 控制系統典型環節的模擬
10、 一階系統的時域響應及參數測定
11、 二階系統的瞬態響應分析
12、 三階系統的瞬態響應及穩定性分析
13、 PID控制器的動態性能
14、 控制系統的動態校正
15、 頻率特性的測試
16、 典型的非線性環節
17、 典型環節頻率特性的測試
18、 非線性系統的相平面分析
