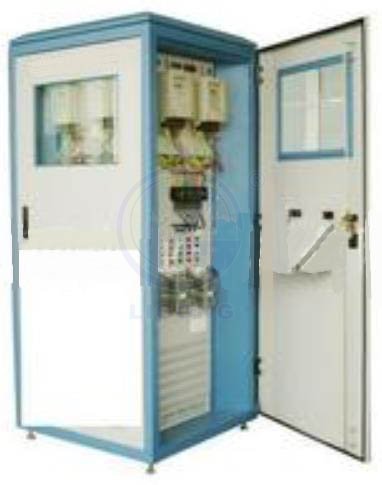

電能表接線仿真培訓裝置

一、仿真系統的組成：
1.臺體；
2.計算機；
3.語音模塊；
4.虛負荷電源；
5.接線轉換箱；
6.電能表接線端子排;
7.tv、ta模擬設備;
8.相位伏安表、計時儀;
9.tv、ta模擬接線端子排;
10.計算機仿真系統控制軟件;
11.電壓回路短路、電流回路開路保護指示裝置

二、執行的主要標準：
電能表接線仿真培訓裝置完全符合以下主要技術標準（規程）及規定：
1）l/t448-2000電能計量裝置管理規程
2）l/t825-2002電能計量裝置安裝接線規則
3）b/t電能計量柜
4）d109-1983電能計量裝置檢驗規程
5）b/t1、2級直接接入式有功電能表
6）b/t2、3靜止式交流無功電度表
三、主要技術參數和技術指標：
1）電壓檔位：57.7v、100v、220v、380v輸出范圍：0％～100％量程額定值調節細度：1％或者10%;
2）電流檔位：1a、1.5a、2.5a、5、10a，輸出范圍：0％～100％量程額定值調節細度：1％或者10%;
輸出功率：電壓：每相35va，電流：每相30va;
3）三相對稱度：
電壓：每相電壓對三相電壓平均值相差＜±1％;
電流：每相電流對三相電流平均值相差＜±1％.
相角：任意一相電流和電壓的相位角與另一相電流和相應電壓之間的相位差不超過3.6°;
4）頻率：50.0hz.
5）相位：0～359.5°；調節細度0.5°;
6）供電：單相220v±10%，50hz.
7）柜體尺寸：800*800*2200（長、寬、高單位：mm）
四、適用范圍和功能：
1．功能
1）建立了一套準確可靠的三相三線、三相四線、ta及tv各種接線的數學模型和邏輯運算模擬方法，使現場各種可能出現的接線，均可通過計算機程序模擬仿真；
2）在a、b、c三面操作時不同面的情況下，可設置不同的錯誤接線方式；
3）設有0.5l、0.5c、1.0、0.8l、0.8c負載特性試驗點，可任意調整φ角，可任意調整功率因數，計算機自動計算出電能表的轉動方向，并對轉動方向進行直觀模仿，適時顯示；
4）接線方式涵蓋面廣，種類齊全，上萬種接線包括有：
三相三線（經tv、ta接線，ta簡化接線，約為129024種）
三相三線（經tv、ta接線，ta四線制，約為516096種）
三相四線（經tv、ta接線，ta簡化接線，約為235929種）
三相四線（經tv、ta接線，ta六線制，約為235929種）
三相四線（經ta無tv接線，ta六線制，約為196608種）
三相四線（直接接入式，共8種）；
5）設有常見三相三線48種基本接線熱鍵，可快速查詢、仿真，便于學習培訓；
6）可通過計算機界面選擇接線要素任意組合試題。并設有試題庫功能，試題庫可以根據出題人員的需要來選定接線要素進行設定，并可以隨時對試題庫內容進行增加和刪除操作，計算機仿真系統軟件可以對試題庫中的任意一種試題進行仿真接線；
7）對設有tv斷路ta短路和斷路的錯誤接線，本系統設有專用“恢復按鈕”，以便被試人員改正接線；
8）設有電壓回路短路保護報警功能，在a、b、c三面同時操作時，出現違規操作的工位的保護報警不會影響其它工位的操作進程；
9）設有電流回路開路保護報警功能，此功能有一個獨特的設計，當系統設定
錯誤接線為電流回路斷路時，系統不報警；當系統沒有設定電流回路斷路，
而是由操作者誤操作使行電流回路斷路時，系統將報警。語音提示錯誤操作，
同樣在a、b、c面同時操作時出現違規操作工位的保護報警不會影響其它工位的操作進程；
10）本系統設定有語音提示功能，在工作時會進行有關操作的語音提示,前
兩位為分鐘，后兩位為秒，設置時間長為99分59秒；
11）本系統的各個操作面設有‘停止’按鈕，按下后，該操作面的計時停止，
以便監考人員參考；
12）tv、ta可以模擬現場進行接地與不接地，由pc軟件程控選擇；
13）輸入電路功率因數后系統能自動計算更正系數，輸入實測電量后系統能自動計算追退電量；
14）可以打印現場校驗記錄、試題、向量圖、接線圖、更正系數和追退電量；
15）相別符號表述即可用abc表示，也可用uvw或123表示，由操作者自由設定；
16）專為外勤人員設有“電有表現場校驗記錄表格”，計算機可自動打印輸出
工作報表；
17）可仿真tv一次模擬錯誤接線，可任意組合各種接線方式；
18）在三相四線（經tv、ta接線，ta四線制）接線仿真方式ta二次接線中可模擬不同相之間的交叉接線，并可任意組合；
19）被試人員在更改接線時，計算機能檢測被試人員更改接線的情況，包括電壓、電流和相位值及電路功率因數，并能自動繪制出更改接線后的相量圖，并根據相量圖羅列出所有可能的接線方式并繪制出接線圖，功率表達式和接線方式描述，并可查看；
20）將工作現場測試的數據輸入系統計算機，計算機可以根據輸入的數據判斷出接線方式，并自動繪制出相量圖、接線圖、并計算出更正系數，并依據有功、無功電量記錄自動計算平均功率因數和追退電量，并可打印現場校驗記錄，從而大大方便了外勤人員的工作；
21）柜體可以掛接智能表和負控終端，且可以自動短接無功表位。
22）柜體掛接多功能表、智能表、負控終端等，并可通過485讀取電能表內記錄的用電信息數據，對電能表表內記錄的數據、事件進行分析研究。
23）柜體頂部有三相電壓電流顯示窗，可實時顯示電壓電流變化。
24）裝置還設有針對三相三線、三相四線直接表或帶互感器計量方式接入的電能表計量回路各種竊電方式，如：移相（三相三線計量方式時具備在a相對地接感性負荷，c相對地接容性負載試驗要求；b相對地接單相負載竊電實驗。）、變電流互感器變比等竊電方式；
25）柜體下方安裝通風孔，具有很好的通風效果，便于散熱；
26）在柜體左側裝有電源線、保險、總開關、專用接地端子，計算機接口及三孔電源插座；
27）在柜體底部安裝鋼制萬向腳輪和固定地腳,方便移動；
28）設備采用網絡通訊方式，可將多臺設備連接在一起，實現集中控制。
2、適用范圍
1）三相三線和三相四線電能表接線仿真（適用于電子式或機械式有功、無功電能表聯合接線仿真和電子式電能表、電子式多功能表接線仿真）
2）三相三線高壓電能表接線仿真（ta三線制和四線制兩種）
3）三相四線高、低壓電能表接線仿真（ta四線制、六線制和直接接入式三種）
4）各種智能電能表仿真
5）各種電力負荷管理終端仿真
6）電壓互感器一、二次接線仿真
7）電流互感器二次接線仿真
五、裝置供貨范圍：
電能表接線智能仿真系統裝置：1套
每套包括以下組件(可選件)：
（1）相位伏安表：1臺
（2）智能電能表：3只
（3）電力負荷管理終端3只
（4）臺式電腦：1臺
（5）數據庫軟件：1套
（6）專用工具箱：1套
（7）電腦桌椅：1套
（8）說明書：2本
