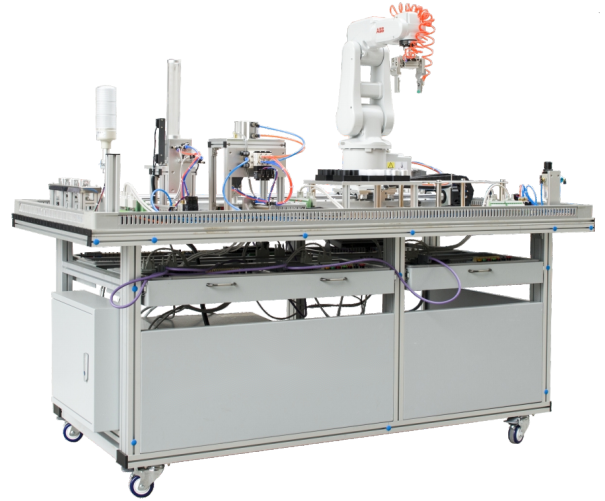

一、設備外觀圖

二、設備概述

LGY-JY011A型智能制造工作站實訓設備主要由安裝在鋁合金導軌式實訓臺上的送料單元、加工單元、軌跡單元、搬運單元和碼垛單元5個單元組成。電氣布局采用雙抽屜式，所有其電氣控制器都安裝在網孔板式的抽屜上，這種機電分離的格式跟加符合了工業實際情況，在控制方面，該設備配置采用了基于RS485串行通信的PLC網絡控制方案，各PLC之間通過RS485串行通訊實現互連的分布式控制方式，外觀如上圖所示。該設備涵蓋了機電一體化或電氣自動化專業學習中所涉及的如工業機器人應用與維護、機電控制技術、氣動控制技術、過程控制技術、可編程控制技術、自動檢測技術、運動控制技術、網絡通信技術、人機界面等多項技術，具有職業性、實踐性、開放性、產業性、教學性、通用性等特點，是一套能用于職業技能的訓練、培訓、考核及技能大賽的實訓設備。

三、技術參數

（1） 交流電源： AC 220 V±10% 50Hz；

（2） 溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

（3） 外形尺寸：長×寬×高=2000×960×1200mm(以機器人正常工作高度為基準)；

長×寬×高=2000×1700×1200mm(抽屜完全拉出)；

（4） 整機功耗：≤1.5KW；

安全保護措施：具有接地保護、短路、過載、漏電保護功能，安全性符合相關國家標準。
